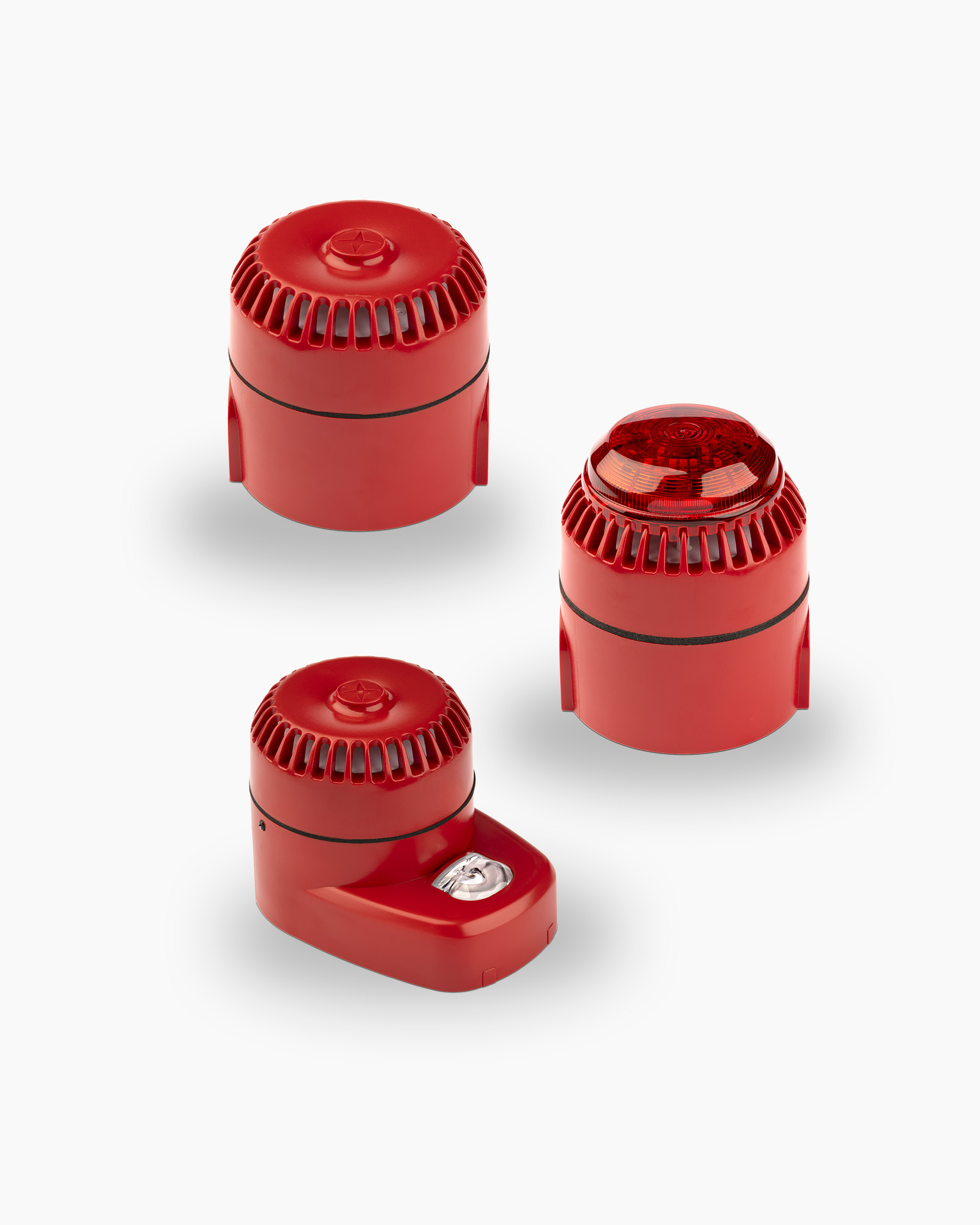

Las referencias SIRAY / SIRAYL / SIRAY+BSLC están formadas por los siguientes elementos:
- SIRAY = Sirena + Circuito SIRAYC
- SIRAYL = Sirena con luz + Circuito SIRAYC
- SIRAY+BSLC = Sirena + Circuito SIRAYC + Base Sirena con luz
El circuito SIRAYC es un módulo digital microprocesado y direccionable (con aislador de cortocircuito) que se instala como un elemento más del bucle. La sirena se fabrica en ABS termoresistente de color rojo.
Es un módulo con una sola función de programación en cuanto a la temporización y combinación de sensores que lo activan. Esta sirena se configura como un relé actuando como sirena.
Configuración
La variante SIRAYL y SIRAY+BSLC emiten adicionalmente señales luminosas, donde además, la SIRAY+BSLC lo hace de acuerdo con su certificación EN 54-23 (dispositivo de alarma visual). El hecho de que específicamente estas sirenas emitan luz no afecta a la programación de la central. Por este motivo, estos dispositivos se programan en la central como si fueran la referencia SIRAY.
La configuración estándar del sonido de la sirena se muestra en la figura 8A de acuerdo con la norma EN 54-3 (dispositivo acústico). En la misma figura se muestra la configuración estándar de la señal luminosa en la base de la sirena SIRAY+BSLC de acuerdo con la norma EN 54-23 (dispositivo de alarma visual).
Es posible cambiar la selección del tono y de la señal luminosa, pero esta operación afecta al consumo eléctrico de la sirena, y por tanto, al consumo de puntos del dispositivo. En la figura 8B se muestra una tabla de equivalencia para las selecciones del tono (estándar 95 dB-1m y de máxima intensidad sonora 105 dB-1m) y de la señal visual (W-2,4-2,3/7,5). Se puede realizar el cálculo preciso con el software de cálculo de capacidad de elementos del bucle.
El cableado interno y posiciones de otros microswitchs no deben ser modificados de los seleccionados por defecto por el fabricante.
Características
- Alimentación: 24-35V con polaridad
- Consumo en reposo: 1 mA
- Consumo en alarma: 5-50 mA
- Aislador de circuito: Si
- Temperatura operativa: -10ºC a + 55ºC
- Dimensiones: SIRAY Ø95 x 91 mmSIRAYL Ø95 x 107 mm / SIRAY+BSLC Ø95 x 95 (altura) x 135 mm
- Normativa: SIRAY: EN54-3SIRAYL: EN54-3 / BASE BSLC: EN54-3 Y EN54-23
- Protección IP: IP65
- Intensidad sonora: 95/105 dB – 1m (SIRAY / SIRAYL)
- Intensidad luminosa: w 2,4 – 2,3 / 7,5 m (BSLC)
